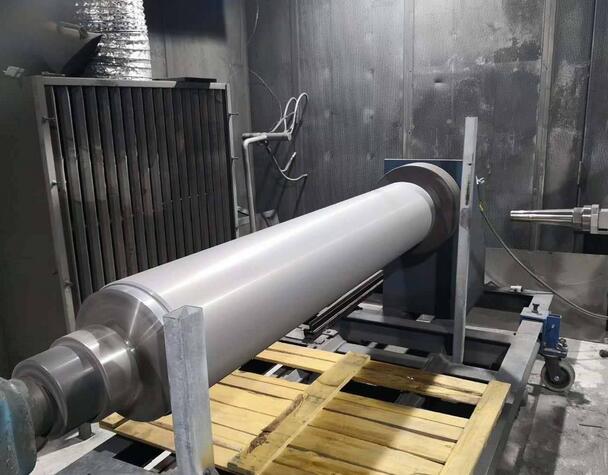

不同粉末喷涂加工办法

（1）粉末喷涂加工前工件整理，工件须除油和除锈。将工件浸入汽油或三氯乙烯蒸气中铲除油污；用喷砂或抛丸除锈，整理干净。

（2）预热工件，预热的温度应高于粉末涂料的熔化温度20℃左右，依据工件的大小和涂层的品种及厚薄的不同，预热范围在170～220℃。

（3）覆蔽工件中不需要涂覆的部分可用夹具（如硅橡胶）维护起来，这种夹具起到夹取工件和维护的双重效果。

（4）涂覆将工件进入流化床，为取得均匀而连续的涂层，工件浸涂一次取出后，立即回转180°，待涂层熔化后再浸涂依次，工业铝型材又立即回转180°。浸涂一次的时刻为1～2秒。

（5）后热固化为使工件上的涂层更好的固化成膜，应进入烘干室再次加热。固化温度与固化时刻这两个工艺参数从取得最佳涂膜功能和尽量缩短施工周期来确认。例如环氧粉末涂料的固化温度为180～190℃，固化时刻为40～50分钟。
